Основні знання про газові турбіни
Газові турбіни в основному складаються з трьох основних компонентів: компресора, камера згоряння та газової турбіни. Газовий турбінний цикл, як правило, називається простим циклом. Більшість газових турбін використовують просту схему циклу, і лише важкі газові турбіни використовують схему комбінованого циклу. Завдяки різному історичному досвіду, газові турбіни розвивалися різними технічними шляхами. Промислові та морські аеро-похідні легкі газові турбіни (зазвичай відомі як "ае-похідні машини") утворюються шляхом модифікації літальних двигунів; Промислові важкі газові турбіни (зазвичай відомі як "промислові машини") розробляються за традиційною концепцією парової турбіни, які в основному використовуються для механічних приводів та великих електростанцій.

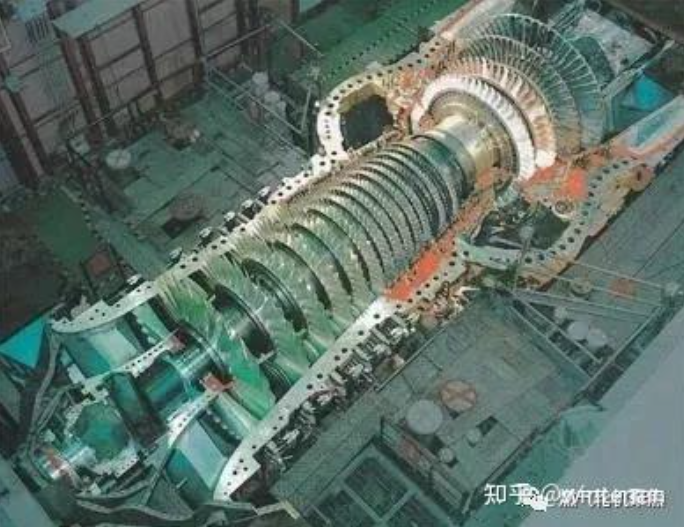

Газову турбіну можна розділити на три частини зліва направо: компресор (синій), камеру згоряння (червоний) та турбіна (жовтий).
Класифікація газових турбін
Є десятки компаній, які займаються дослідженнями, дизайном та виробництвом газової турбіни. В даний час чотири компанії, які повністю освоїли технології з газовим турбіном з важкими силами, є General Electric з Сполучених Штатів, Сіменс з Німеччини, Mitsubishi Heavy Industries з Японії (яка запровадила технології Westinghouse у США в перші дні) та Ансалдо з Італії. За словами містера Чена Сювена, віце -голови компанії Shanghai Electric Gas Turbine Co., Ltd., ніколи не було міжнародного стандарту для модельного рівня газових турбін, і сьогодні він стає все більш розпливчастим. Автор може збирати думки лише від різних сторін та узагальнити їх наступним чином:
1.Відповідно до температури згоряння газової турбіни розділена (кожні 100 градусів - це рівень):
Сполучені Штати GE (Harbin Electric INTERVUCT): 1100 градусів для E клас, 1200 градусів для класу F, 1400 градусів для H класу.
Японія Mitsubishi (введена Dongfang Electric): 1400 градусів - F клас, 1500 градусів - G класу, H клас - проміжний тестовий продукт, 1600/1700 градусів - J клас.
Німеччина Siemens (Shanghai Electric Introvction): старе число V64.3a, v84.3a, v94.3a - 6F клас. У 1997 році Westinghouse продала свій неядерний підрозділ генератора Siemens. Нове число було змінено на подібне sgt 6-5000 f і sgt -8000 h. Клас F - 1200 градусів С, а клас H - 1500 градусів С.
2. Класифікація еталонного виходу для важких газових турбін:
Важкі газові турбіни для виробництва електроенергії зазвичай класифікуються відповідно до виходу, коли температура згоряння горіння становить між 1100 градусами Цельсія і 1500 градусів Цельсія. Наприклад, вихід газових турбін класу B менше або дорівнює 100 МВт, вихід газових турбін класу E становить від 100 МВт і 200 МВт, вихід газових турбін класу F становить від 200 МВт і 300 МВт, а вищі класи, такі як клас G та клас H, знаходяться в межах від 300 до 400 МВт. За словами містера Чена Сювена, оскільки вихід газових турбін різних виробників швидко розвивається, цей метод класифікації трохи відстає від фактичного продукту.
Розвиток міжнародних газових турбін

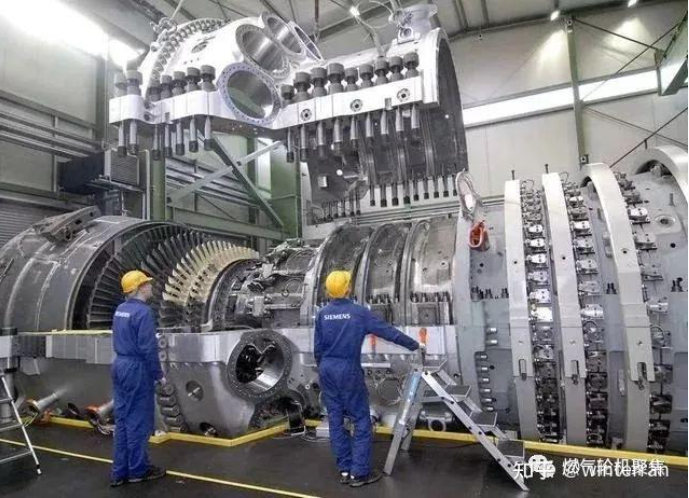

SIEMENS: Представницький продукт SGT 5-8000 H Супер Газова турбіна важить 390 тонн (еквівалентний повністю підживленому Airbus A380), має 13,1 метра завдовжки, шириною 4,9 метра, висотою 4,9 метра і має комбіновану силу циклу 595 МВт. Генерування електроенергії одного SGT 5-8000 H достатньо, щоб живити велике промислове місто. Її турбінні лопаті повинні витримувати високу температуру понад 1500 градусів, що перевищує температуру вхідного входу турбіни двигуна літака Turbofan GE90 та реактивного двигуна F404. Оскільки швидкість наконечника леза турбіни перевищує 1700 кілометрів на годину, величезна відцентрова сила робить один кінець кожного леза контакту 10, 000 разів перевищує тяжкість землі. Лезо не може мати жодних недоліків, і помилка - це лише десятки мікрон, інакше воно буде знято. Тому кажуть, що лезо еквівалентно BMW.
Корпорація Mitsubishi: Остання модель - це супергазова турбіна M701J з комбінованою потужністю циклу 650 МВт. Він оснащений осьовим компресором 15- з коефіцієнтом тиску 23: 1. Палер та 4- осьова турбіна етапі-це все повітряне охолодження, а перші 3 етапи використовують останні високотемпературні захисні покриття, керамічні теплові бар'єрні покриття та високопродуктивне охолодження повітряної плівки та інші високотехнологічні технології. З найвищою світовою температурою вхідного газового турбіни 1600 градусів це все ще може забезпечити довгостроковий термін експлуатації високотемпературних компонентів. Останні інновації в серії J розроблені для подальшого зменшення викидів вуглецю. У березні 2020 року MHPS отримали замовлення на два сили M501JAC від Міжмонтажного енергетичного управління в штаті Юта, США. Дві газові турбіни базуються на сухому охолодженому системі спалювання з низьким вмістом наноса і здатні використовувати до 30% відновлюваного водневого палива. Порівняно з вугільними електростанціями однакового розміру, 30% воднева система зменшить викиди вуглецю на понад 75%, тоді як 100% воднева система повністю усуне викиди вуглецю. У період з 2025 по 2045 р. Завод поступово досягне 100% відновлюваної електроенергії водню.

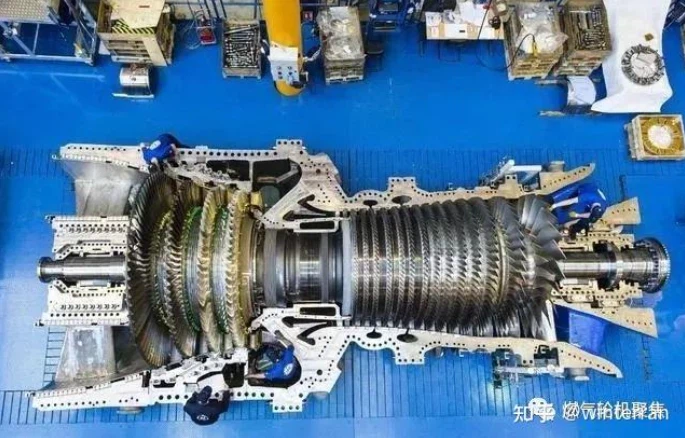

General Electric: серія серії 9HA, важкі газові турбіни-це найефективніші газові турбіни комбінованого циклу у світі; Останній газовий турбіни з 9 га.02 не тільки має ефективність комбінованого циклу понад 64%, але й має потужність до 826 МВт. Ці два ключові показники значно перевищують його двох основних конкурентів, а найбільш передова технологія 3D-друку використовується для виготовлення ключових компонентів.
